產品簡介

KB8110 4G DTU（Data Terminal Unit）是采用高性能全網通4G模塊開發的無線數據傳輸模塊，具有性能穩定、體積小、性價比高的特點，有利于用戶設備和系統的集成。適用于中心對多點、點多分散的無線數據傳輸。KB8110采用全頻段,可適用于世界上所有國家。

基于公網的數據傳輸具有通信范圍廣、傳輸穩定、可靠等特點，KB8110 4G DTU 在無人值守、遠程設備監控、遠程數據采集、遠程抄表以及遠程調度等領域得到了廣泛的應用。由于本產品是專為工業集成設計的，在使用的溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的工作穩定性，為您設備的數據通訊提供了高質量保證。

針對不同的行業用戶要求提供不同的定制終端，這就需結合行業特點進行硬件、軟件開發和系統集成。4G移動數據網絡的信道可提供TCP/IP連接，可以用于INTERNET連接、數據傳輸?shù)葢?yīng)用。而KB8110 4G DTU(Data Terminal Unit)數據終端單元，是專門用于將串口數據通過4G移動數據網絡進行傳送的4G無線設備。

本產品針對電力系統自動化、工業監控、交通管理、氣象、環保、管網監控、金融、證券等行業部門的應用，考慮到各應用部門組網方面的需要，在網絡結構上實現虛擬數據專用網。適合中心對多點、點多分散的中小數據量的傳輸。

應用接口和體積

    本產品提供了三個硬件接口

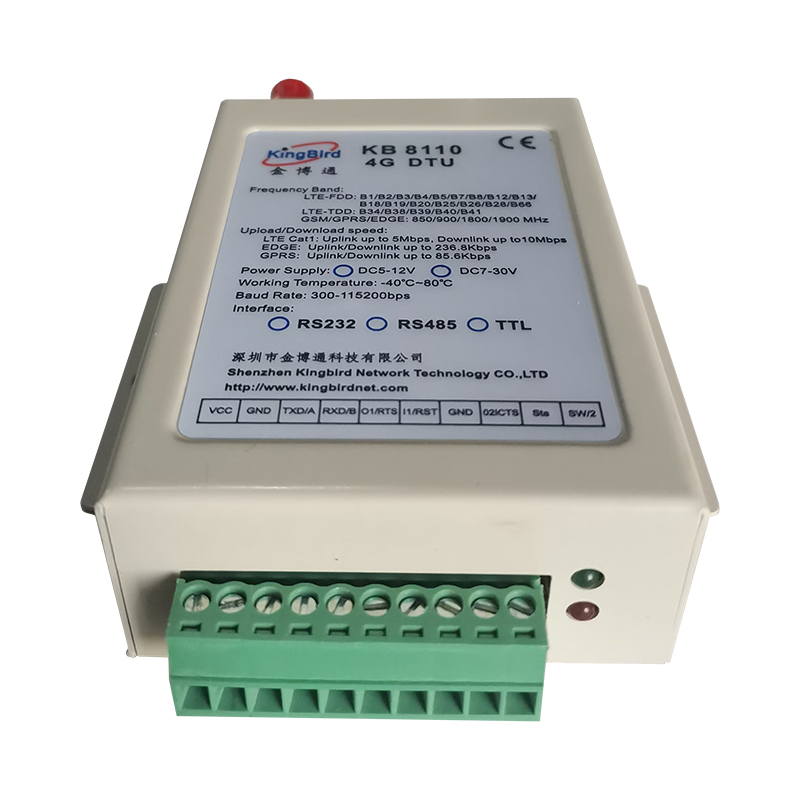

. 一個10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），電源

. 一個SMA射頻接口   接天線

. 一個內嵌式SIM 卡   接SIM 卡

.體積：82mm(L)*59mm(W)*25mm(H)

.重量：160g(不含天線,數據線)

4G 基本參數：

頻段:

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26/B28/B66

LTE-TDD B34/B38/B39/B40/B41

GSM/GPRS/EDGE 850/900/1800/1900 MHz

速度:

LTE Cat1: Uplink up to 5Mbps, Downlink up to10Mbps

EDGE： Uplink/Downlink up to 236.8Kbps

GPRS： Uplink/Downlink up to 85.6Kbps

功耗:

工作狀態:1.5A(maximum)

       關閉狀態:20uA

             休眠狀態:3mA(average)

靈敏度: <-96 dBm

用戶接口：

用戶接口如下（自左至右）：

SIM卡接口：

     SIM卡接口在天線的接口旁邊。用戶在插入SIM卡時應注意方向與正反面。先用力頂SIM卡接口旁邊的彈點，SIM卡抽屜座即會彈出，將SIM卡按抽屜座裝好SIM卡，然后將整個抽屜座用力頂進（頂進時芯片面朝下）。

注：不要在DTU上電狀態時插拔SIM卡。若要插拔SIM卡，請先將DTU斷電。

配置DTU參數

KB8111 4G DTU 配置參數有三種途徑：

1.串口配置;

2.WiFi 配置 (手機或筆記本電腦);

3.服務器配置(4G網絡).
