網絡互連

網絡接入

3G/4G/5G 撥號上網，支持 APN, VPDN。內置全球幾百個APN信息,插入SIM卡后路由器可以自動匹配上網

接入認證

支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none

網絡制式

支持NR/LTE/WCDMA(HSPA+)/TD-SCDMA/EVDO/EDGE/GPRS

LAN協議

支持ARP, Ethernet，STP

WAN協議

支持靜態 IP, DHCP, PPPoE，PPTP,L2TP

支持用戶數量

有線：253

網絡協議

IP應用

支持 tcping,ping、traceroute、DHCP服務器/無線中繼/客戶端、動態域名DDNS、telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6

IP路由

支持靜態路由、IGMP Proxy

TTL

自定義客戶端主機TTL值

網絡安全

防火墻

支持全狀態包檢測 (SPI), 防范拒絕服務（DDoS）攻擊

支持過濾多播/Ping 數據包, 訪問控制表 (ACL)

DMZ，MAC過濾，白名單/黑名單訪問控制

支持NAT, PAT, DMZ, 端口映射, 虛擬服務器

AAA

支持本地認證、Radius

數據安全

支持 L2TP、PPTP、OpenVPN、CA

可靠性

備份功能

接口備份,4G/5G、有線斷網互備份

鏈路在線檢測

4G/5G狀態檢測，斷線或信號不好時自動重新?lián)芴?span>

VPN斷線重撥號間隔時間定義，與撥號次數控制

WAN端發送心跳檢測包檢測，斷線自動連接

定時重啟

網橋多網關

支持多LAN設置，路由器有兩個網關（兩個內網）

物聯網

DTU

支持TCP、UDP透明傳輸模式、TCP Server模式、指令模式

二次開發

shell腳本

自定義腳本功能，對路由器及相關功能實現自定義管理

系統接口

路由器提供二次開發參數接口,如獲取路由器狀態，設置路由器相關功能等。方便手機APP，小程序，云服務端開發

網絡管理

配置方式

支持本地或遠程 HTTP、HTTPS、Telnet、SSH 方式，支持內網穿透方式

升級方式

支持本地或遠程 WEB、TFTP、FTP、SFTP server、內網穿透遠程

日志功能

支持本地系統日志、遠程日志。重要日志掉電保存

支持日志掉電保存

接口

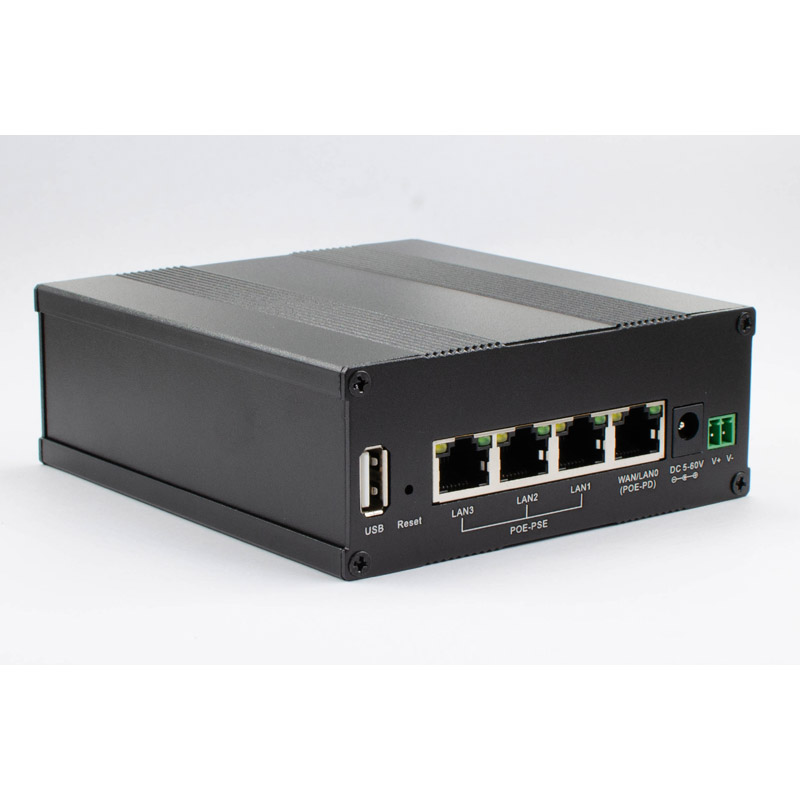

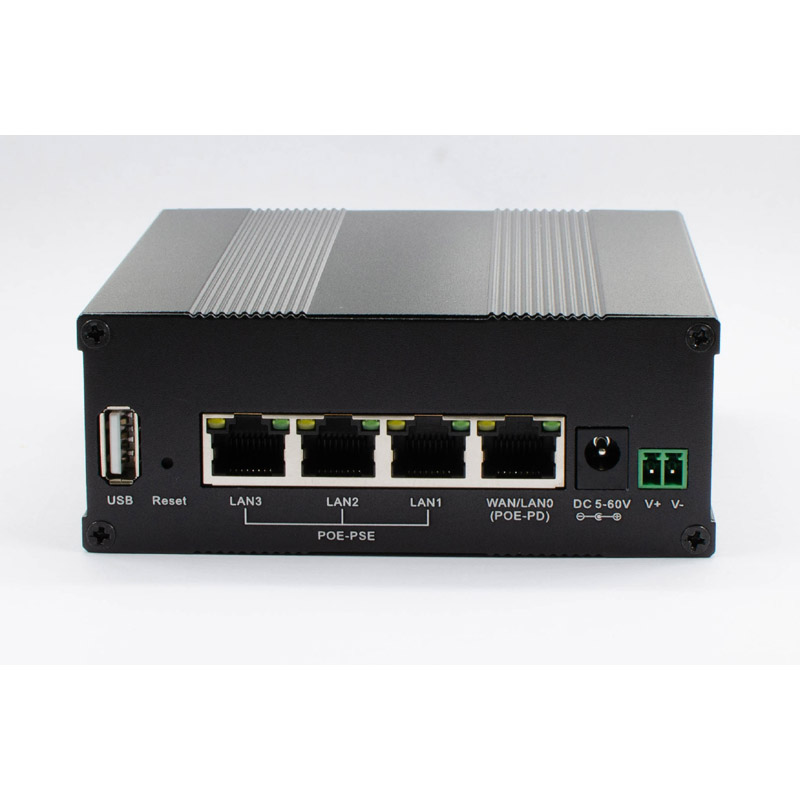

以太網接口

4* 10/100/1000Mbps 快速以太網接口, WAN/LAN自適應（4G/5G模式下為4個LAN）

PIN端子

工業串行接口

RS232/RS485 x 2 工業端子

RS232 信號：TXD、RXD、GND

RS485 信號：A、B

SIM卡座

抽屜式卡座 x 2

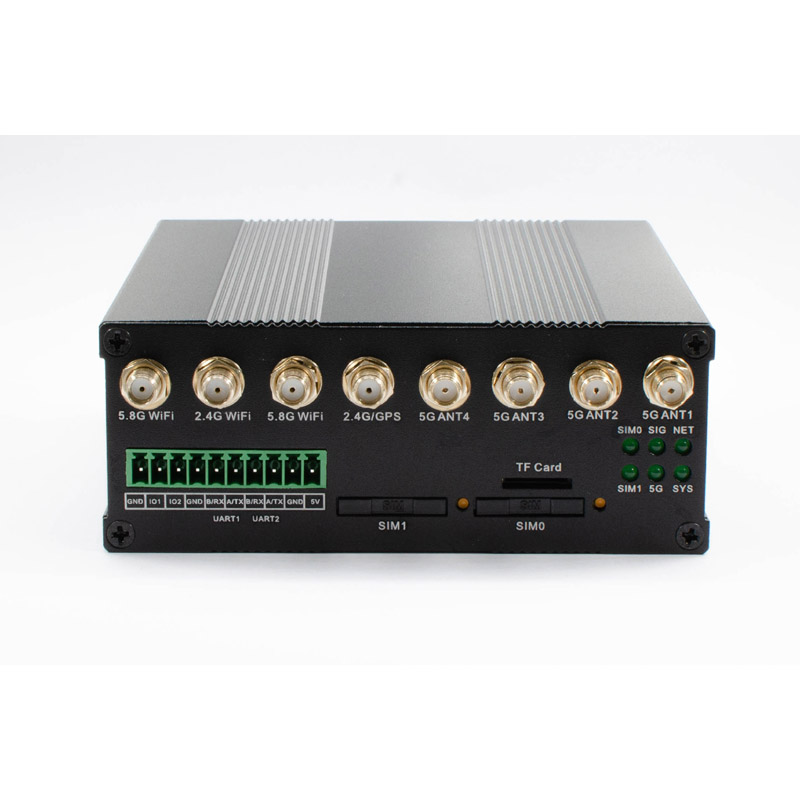

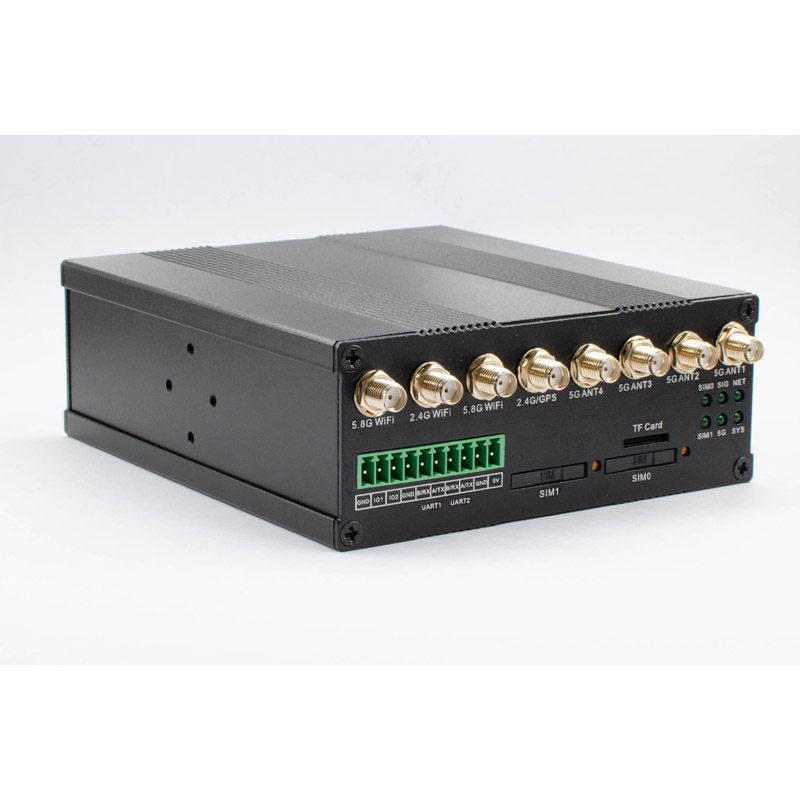

天線接頭

SMA外旋內孔：

3G/4G/5G網絡: SMA x 4

2.4G/5.8G WiFi:SMA x 4

復位鍵

1個

機械特性

安裝方式

導軌、壁掛

外形尺寸

長寬高：124*113*44mm (不含天線接口)

外殼

鋁合金

防護等級

IP30

冷卻方式

鋁塊散熱

重量

345g （不含外接天線及電源）

電源

電源接口

DC2.1頭，2pin3.5mm端子

電源輸入

DC 5-40V，防反接保護

極性接反保護

支持

環境溫濕度

環境濕度

5 ~ 95% （無凝霜）

存儲溫度

-40 ~ 85℃

工作溫度

-20°C ~ +75°C

其他

LED燈

SYS系統運行指示燈：

1秒閃爍1次，表示系統正常運行

快閃表示正在升級固件，或正在按下復位鍵復位

NET外網連接指示燈：

4G/5G模式時，快閃表示4G/5G正在撥號中

長亮，表示WAN口上網成功

長滅，表示WAN口上網失敗

SIG 5G信號強度指示燈：

5G在 90% 信號強度以上時，SIG燈長亮

5G在 45% - 90% 信號強度時，SIG燈1秒閃爍1次

5G在 45% 信號強度以下時，SIG燈會快閃

5G模式信號指示燈：

   當駐網為5G時長亮

   當駐網為4G時1秒閃爍1次

   當駐網失敗時長滅

物理特性

防震

IEC60068-2-27

振動

IEC60068-2-6

跌落

IEC60068-2-32

網絡

路由器型號

支持頻段

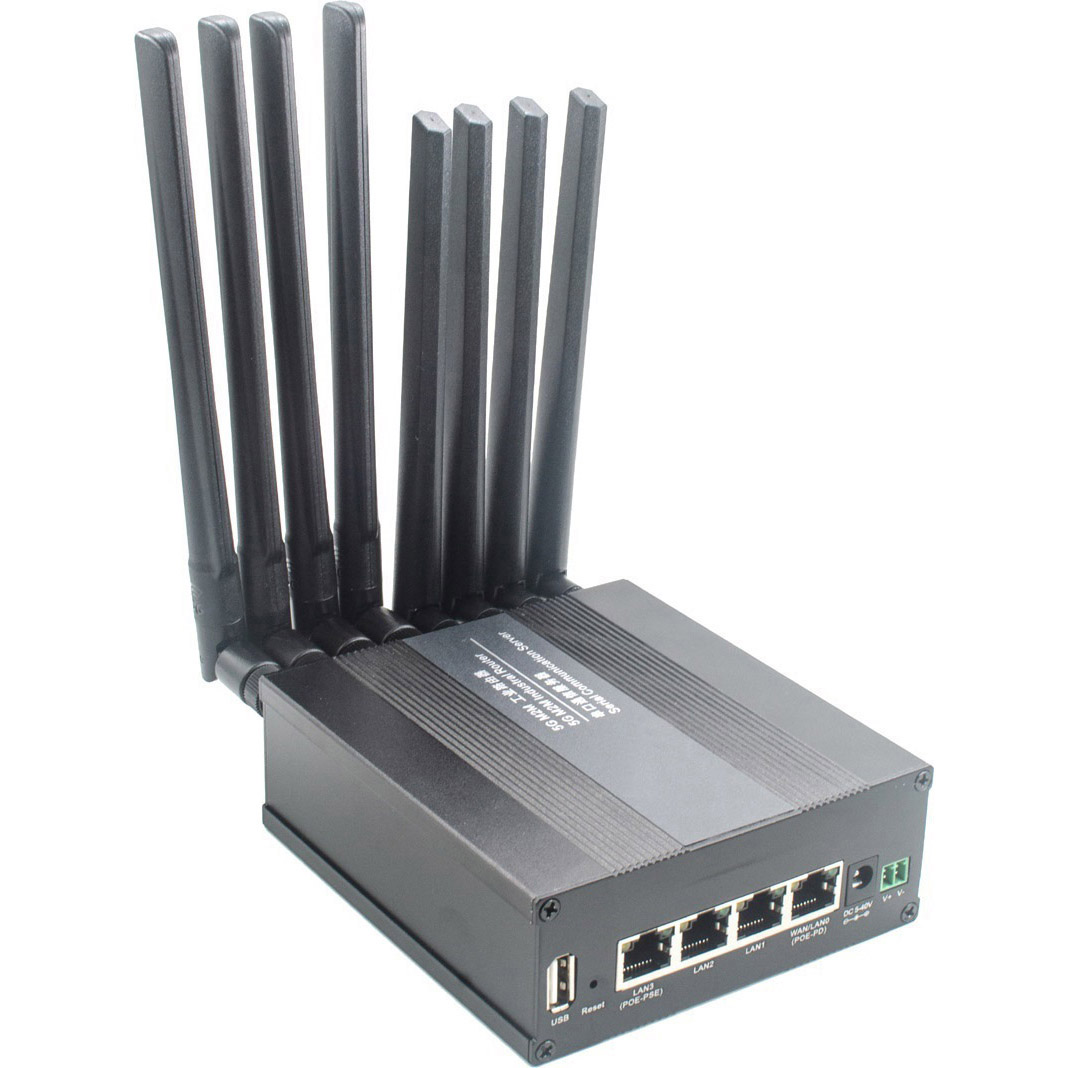

RedCap 5G

KB580（全網通）

5G NR: N1/N3/N5/N8/N28/N41/N78/N79

LTE-FDD: B1/B3/B5/B8

理論速率:下行 226Mbps/ 上行 120Mbps

2.4G

2412(1) 54M CHAIN0

21.95 dBm  (  21.50 .......O..........   22.50)

54M EVM          : -33.89 dB   ( -55.00 ...........O......  -25.00)

2412(1) 54M CHAIN1

22.09 dBm  (  21.50 ..........O.......   22.50)

54M EVM          : -37.49 dB   ( -55.00 .........O........  -25.00)

2437(6) 54M CHAIN0

21.71 dBm  (  21.50 ...O..............   22.50)

65M EVM          : -35.43 dB   ( -55.00 ...........O......  -27.00)

2437(6) 54M CHAIN1

21.96 dBm  (  21.50 .......O..........   22.50)

65M EVM          : -36.67 dB   ( -55.00 ...........O......  -27.00)

2462(11) 54M CHAIN0

21.99 dBm  (  21.50 ........O.........   22.50)

135M EVM          : -35.88 dB   ( -55.00 ...........O......  -27.00)

2462(11) 54M CHAIN1

21.97 dBm  (  21.50 .......O..........   22.50)

135M EVM          : -37.14 dB   ( -55.00 ..........O.......  -27.00)

5.8G

5180(36) 54M CHAIN0

20.61 dBm  (  20.50 .O................   21.50)

54M EVM          : -32.61 dB   ( -55.00 ............O.....  -25.00)

5180(36) 54M CHAIN1

21.00 dBm  (  20.50 ........O.........   21.50)

54M EVM          : -33.69 dB   ( -55.00 ............O.....  -25.00)

5500(100) 54M CHAIN0

21.13 dBm  (  20.50 ..........O.......   21.50)

HT20-MCS7:

65M EVM          : -27.91 dB   ( -55.00 ................O.  -27.00)

5500(100) 54M CHAIN1

21.16 dBm  (  20.50 ...........O......   21.50)

HT20-MCS7:

65M EVM          : -30.92 dB   ( -55.00 ..............O...  -27.00)

5825(165) 54M CHAIN0

20.99 dBm  (  20.50 ........O.........   21.50)

AC80-MCS9:

390M EVM          : -35.93 dB   ( -55.00 ..............O...  -32.00)

5825(165) 54M CHAIN1

21.18 dBm  (  20.50 ...........O......   21.50)

AC80-MCS9:

390M EVM          : -34.52 dB   ( -55.00 ...............O..  -32.00)
